光纤交换机

光纤交换机

简介:

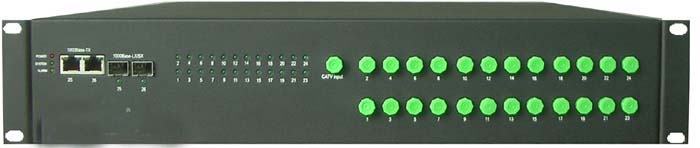

  OnAccess 2224S是一款基于单模单芯光纤为传输媒介的三网合一视频复用光纤以太网交换机,它集成了高速数据交换、有线电视光信号分配及复用的高性能管理型二层三网合一光纤以太网接入交换机,是本公司的专利产品该交换机通过一芯单模光纤以点对点的方式与放置在用户家中的OnAccessH1002S或OnAccessH1004S家庭光网络单元相联,向用户同时提供双向100Mbps高速Internet数据接入、有线电视(CATV)信号接入和IP电话接入,为用户提供可靠的光纤到户三网合一接入的解决方案。OnAccess 2224S具有网络远程管理和可本地管理各端口的工作状态和交换机的配置和功能。该交换机专为Internet、IP电话和CATV三网合一FTTH宽带接入解决方案而设计。

产品性能

  • 24个百兆复用CATV信号的下联端口+2个千兆上联端口+1个CATV输入端口
  • 无阻塞存储-转发交换模式,具有8.8Gbps的交换能力,所有端口可同时全线速工作在全双工状态
  • 支持6K 个MAC地址,具备自动的MAC地址学习、更新功能
  • 支持端口聚合,提供7组聚合宽带干路
  • 支持优先级队列,提供服务质量保证
  • 支持802.1d生成树协议
  • 具有包头阻塞(HOL)预防机制,最大限度地减少包丢失
  • 具有SNIFF 网络监听功能
  • 支持IEEE802.3x全双工流量控制/半双工背压式流量控制
  • 支持基于标记的VLAN/基于端口的VLAN/基于协议的VLAN,可提供255 个VLAN组
  • 支持IEEE802.1X基于端口的接入认证
  • 具有端口隔离功能
  • 支持端口与MAC地址绑定,MAC地址过滤
  • 支持端口镜像
  • 具有端口带宽控制功能
  • 支持IGMP侦听组播控制
  • 可抑制广播风暴

网络管理:

  • 远程集中网管:支持SNMP,基于Web的管理, Telnet;基于指定端口或802.1Q VLAN,以增加安全性。
  • 本地独立网管:通过标准的RS-232接口实现

网络标准和协议:

  • IEEE:
    802.3, 802.3u, 802.3z, 802.3ab, 802.1d, 802.1p, 802.1q, 802.1v, 802.3ad, 802.3x, 802.1x
  • IEFT:
    RFC1157 SNMP /RFC 1112/2236 GVRP/ RFC854 Telnet/ IEFT RFC1757 RMON

端口模式:

  • 千兆上联端口:
    ² 2 个的10/100/1000Base-TX RJ45端口(固定配置)或2个可热插拔的1000Base-LX/SX SFP光纤模块端口(可选配置,而且单模/多模模块可选)
  • 百兆下联端口:
    ² 24个复用CATV光信号的100Base-FX 接口,媒介为芯单模光纤,SC/APC或FC/APC接口
  • CATV输入接口
    ² 单纤单模光纤,SC/APC或FC/APC接口
    ² CATV光信号输入波长1550nm
    ² CATV光信号输入强度要求>15dBm
    ² CATV输入信号带宽:45MHz --- 860MH

光纤端口工作波长及传输距离:

  • 复用CATV信号的100Base-FX端口
    ² 单纤单模10-20km
  • 千兆端口
    ² 双纤多模,波长 850nm,275m/550m
    ² 双纤单模,波长1310nm 或 1550nm,10/20/40/60km
电源:
  • 交流176-264V/1.2A,50/60Hz
  • 直流36-72V/1.5A
  • 功率消耗:~35W

物理和环境参数:

  • 标准19英寸机架的安装宽度,2U高
  • 重量7公斤
  • 工作温度:0℃—50℃
  • 储藏温度:-25℃—55℃度
  • 相对湿度:5%—95%无凝结

订购信息:

交换主机:OnAccess 2224S
上联千兆光纤接口模块

  • 1000TX–固定配置,RJ45端口,距离为100m
  • SFP1000SX – 双纤多模SFP模块,275m/550m
  • SFP1000LX-15 – 双纤单模 SFP模块,10-20km
  • SFP1000LX-40 – 双纤单模 SFP模块,40km
  • SFP1000LX-60 – 双纤单模 SFP模块,60km
OnAccess 2224D 三网合一光纤以太网交换机

简介:

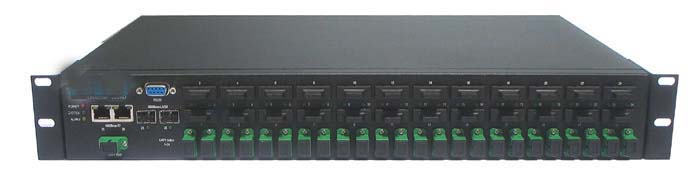

  OnAccess 2224D是一款基于单模双芯光纤为传输媒介的三网合一光纤以太网交换机,它集成了高速数据交换、有线电视光信号分配的高性能管理型二层三网合一光纤以太网接入交换机,是本公司的专利产品该交换机通过双芯单模光纤以点对点的方式与放置在用户家中的OnAccessH1002D或OnAccessH1004D家庭光网络单元相联,向用户同时提供双向100Mbps高速Internet数据接入、有线电视(CATV)信号接入和IP电话接入,为用户提供可靠的光纤到户三网合一接入的解决方案。OnAccess 2224D具有网络远程管理和可本地管理各端口的工作状态和交换机的配置和功能。该交换机专为Internet、IP电话和CATV三网合一FTTH宽带接入解决方案而设计。

产品性能

  • 24个下联百兆单模单纤以太网光端口,24个CATV信号的下联光端口,2个千兆上联端口和1个CATV输入端口
  • 无阻塞存储-转发交换模式,具有8.8Gbps的交换能力,所有端口可同时全线速工作在全双工状态
  • 支持6K 个MAC地址,具备自动的MAC地址学习、更新功能
  • 支持端口聚合,提供7组聚合宽带干路
  • 支持优先级队列,提供服务质量保证
  • 支持802.1d生成树协议
  • 具有包头阻塞(HOL)预防机制,最大限度地减少包丢失
  • 具有SNIFF 网络监听功能
  • 支持IEEE802.3x全双工流量控制/半双工背压式流量控制
  • 支持基于标记的VLAN/基于端口的VLAN/基于协议的VLAN,可提供255 个VLAN组
  • 支持IEEE802.1X基于端口的接入认证
  • 具有端口隔离功能
  • 支持端口与MAC地址绑定,MAC地址过滤
  • 支持端口镜像
  • 具有端口带宽控制功能
  • 支持IGMP侦听组播控制
  • 可抑制广播风暴

网络管理:

  • 远程集中网管:支持SNMP,基于Web的管理, Telnet;基于指定端口或802.1Q VLAN,以增加安全性。
  • 本地独立网管:通过标准的RS-232接口实现

网络标准和协议:

  • IEEE:
    802.3, 802.3u, 802.3z, 802.3ab, 802.1d, 802.1p, 802.1q, 802.1v, 802.3ad, 802.3x, 802.1x
  • IEFT:
    RFC1157 SNMP /RFC 1112/2236 GVRP/ RFC854 Telnet/ IEFT RFC1757 RMON

端口模式:

  • 千兆上联端口:
    ² 2 个的10/100/1000Base-TX RJ45端口(固定配置)或2个可热插拔的1000Base-LX/SX SFP光纤模块端口(可选配置,而且单模/多模模块可选)
  • 百兆下联端口:
    ² 24个下联百兆单模单纤以太网光端口,波长TX1550nm/RX1310nmSC/PC接口
  • CATV光信号输出下联端口:
    ² 24个CATV信号的下联光端口,单纤单模光纤,SC/APC接口
  • CATV光信号输入接口
    ² 单纤单模光纤,SC/APC或FC/APC接口
    ² CATV光信号输入波长1550nm1310nm
    ² CATV光信号输入强度要求>13dBm
    ² CATV输入信号带宽:45MHz --- 860MH

光纤端口工作波长及传输距离:

  • 千兆端口
    ² 双纤多模,波长 850nm,275m/550m
    ² 双纤单模,波长1310nm 或 1550nm,10/20/40/60km
  • 百兆下联数据端口
    ² 单纤单模,15km
  • CATV光信号输出端口
    ² 单纤单模,10-20km
电源:
  • 交流176-264V/1.2A,50/60Hz
  • 直流36-72V/1.5A
  • 功率消耗:~35W

物理和环境参数:

  • 标准19英寸机架的安装宽度,1.5U高
  • 重量6公斤
  • 工作温度:0℃—50℃
  • 储藏温度:-25℃—55℃度
  • 相对湿度:5%—95%无凝结

订购信息:

交换主机:OnAccess 2224D
上联千兆光纤接口模块

  • 1000TX–固定配置,RJ45端口,距离为100m
  • SFP1000SX – 双纤多模SFP模块,275m/550m
  • SFP1000LX-15 – 双纤单模 SFP模块,10-20km
  • SFP1000LX-40 – 双纤单模 SFP模块,40km
  • SFP1000LX-60 – 双纤单模 SFP模块,60km
OnAccess 2224T 三网合一光纤以太网交换机

简介:

  OnAccess 2224T是一款基于单模三芯光纤为传输媒介的三网合一光纤以太网交换机,它集成了高速数据交换、有线电视光信号分配的高性能管理型二层三网合一光纤以太网接入交换机,是本公司的专利产品该交换机通过三芯单模光纤以点对点的方式与放置在用户家中的OnAccessH1002T或OnAccessH1004T家庭光网络单元相联,向用户同时提供双向100Mbps高速Internet数据接入、有线电视(CATV)信号接入和IP电话接入,为用户提供可靠的光纤到户三网合一接入的解决方案。OnAccess 2224T具有网络远程管理和可本地管理各端口的工作状态和交换机的配置和功能。该交换机专为Internet、IP电话和CATV三网合一FTTH宽带接入解决方案而设计。

产品性能

  • 24个下联百兆单模双纤以太网光端口,24个CATV信号的下联光端口,2个千兆上联端口和1个CATV输入端口
  • 无阻塞存储-转发交换模式,具有8.8Gbps的交换能力,所有端口可同时全线速工作在全双工状态
  • 支持6K 个MAC地址,具备自动的MAC地址学习、更新功能
  • 支持端口聚合,提供7组聚合宽带干路
  • 支持优先级队列,提供服务质量保证
  • 支持802.1d生成树协议
  • 具有包头阻塞(HOL)预防机制,最大限度地减少包丢失
  • 具有SNIFF 网络监听功能
  • 支持IEEE802.3x全双工流量控制/半双工背压式流量控制
  • 支持基于标记的VLAN/基于端口的VLAN/基于协议的VLAN,可提供255 个VLAN组
  • 支持IEEE802.1X基于端口的接入认证
  • 具有端口隔离功能
  • 支持端口与MAC地址绑定,MAC地址过滤
  • 支持端口镜像
  • 具有端口带宽控制功能
  • 支持IGMP侦听组播控制
  • 可抑制广播风暴

网络管理:

  • 远程集中网管:支持SNMP,基于Web的管理, Telnet;基于指定端口或802.1Q VLAN,以增加安全性。
  • 本地独立网管:通过标准的RS-232接口实现

网络标准和协议:

  • IEEE:
    802.3, 802.3u, 802.3z, 802.3ab, 802.1d, 802.1p, 802.1q, 802.1v, 802.3ad, 802.3x, 802.1x
  • IEFT:
    RFC1157 SNMP /RFC 1112/2236 GVRP/ RFC854 Telnet/ IEFT RFC1757 RMON

端口模式:

  • 千兆上联端口:
    ² 2 个的10/100/1000Base-TX RJ45端口(固定配置)或2个可热插拔的1000Base-LX/SX SFP光纤模块端口(可选配置,而且单模/多模模块可选)
  • 百兆下联数据端口:
    ² 24个下联百兆单模双纤以太网光端口,波长TX1310nm/RX1310nmSC/PC接口
  • CATV光信号输出下联端口
    ² 24个CATV信号的下联光端口,单纤单模光纤,SC/APC接口
  • CATV光信号输入接口
    ² 单纤单模光纤,SC/APC或FC/APC接口
    ² CATV光信号输入波长1550nm1310nm
    ² CATV光信号输入强度要求>13dBm
    ² CATV输入信号带宽:45MHz --- 860MH

光纤端口工作波长及传输距离:

  • 百兆下联数据端口
    ² 单模双纤,20km
  • CATV光信号输出端口
    ² 单纤单模,10-20km
  • 千兆端口
    ² 双纤多模,波长 850nm,275m/550m
    ² 双纤单模,波长1310nm 或 1550nm,10/20/40/60km
电源:
  • 交流176-264V/1.2A,50/60Hz
  • 直流36-72V/1.5A
  • 功率消耗:~35W

物理和环境参数:

  • 标准19英寸机架的安装宽度,1.5U高
  • 重量6公斤
  • 工作温度:0℃—50℃
  • 储藏温度:-25℃—55℃度
  • 相对湿度:5%—95%无凝结

订购信息:

交换主机:OnAccess 2224T
上联千兆光纤接口模块

  • 1000TX–固定配置,RJ45端口,距离为100m
  • SFP1000SX – 双纤多模SFP模块,275m/550m
  • SFP1000LX-15 – 双纤单模 SFP模块,10-20km
  • SFP1000LX-40 – 双纤单模 SFP模块,40km
  • SFP1000LX-60 – 双纤单模 SFP模块,60km
OnAccessH1002S 宽带Internet+CATV+IP电话三网合一光网络单元

简介:

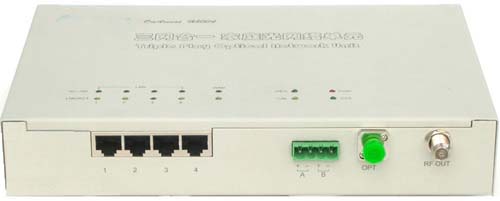

  OnAccess H1002S 是一款以单芯单模光纤为传输媒介的光网络单元。OnAccess H1002S置放于用户驻地,通过单芯单模光纤与局端设备三网合一视频复用光纤以太网交换机OnAccess2224S相连,可为用户提供理想的、高性价比的FTTH解决方案。 OnAccess H1002S 可同时提供 VoIP 电话、双向100M以太网数据和CATV信号(包括模拟电视信号、数字电视信号以及HDTV信号)等三重业务。

    OnAccessH1002S 采用最先进的光纤通信技术和芯片技术,具有较强的网络管理控制功能。OnAccessH1002S通过1 视频解复用百兆光纤WAN端口与局端设备OnAccess2224S相连, 1 CATV 同轴线接口与电视机相连, 4 10/100Base-TX LAN 端口直接与计算机相连OnAccessH1002S 可以使得所连接的计算机/终端之间互相通讯,经授权后,诸如音乐、数字图片或其它文件等资源可在网络上共享所有终端亦可以共享打印机等外设。

特性:

  • 1个复用CATV信号的 100Base-BX10 光纤网络端口
  • 4个 10/100Base-TX 全/半双工交换端口
  • 1 CATV 同轴线接口,提供带宽为40 MHz ~ 870 MHz CATV模拟电视信号,亦支持数字电视和HDTV
  • 2048 个MAC 地址列表,具备自动的MAC地址学习、更新功能
  • 支持优先级队列,提供服务质量保证(1:2 或 1:4或1:8或1:16)
  • 支持基于端口、 基于802.1p 和基于IP TOS的优先级
  • 存储-转发交换模式,在无阻塞全线速状态下可实现转发和过滤
  • 支持IEEE802.3x全双工流量控制/半双工背压式流量控制
  • 包长度 1522 字节
  • 支持拥塞流量控制 (HOL)
  • 支持端口带宽控制
  • 支持基于端口的VLAN 802.1qVLAN,支持多达 16 VLAN
  • 支持32个硬件IGMP组播
  • 支持生成树协议
  • 支持802.1x端口接入认证
  • 支持广播风暴过滤
  • 提供高线性和低失真的RF 信号
  • –3dBm CATV光功率输入时, 75 or 90 dBuV RF输出

网络标准和协议:

  • IEEE802.3 10Base-TX 以太网
  • IEEE802.3u 100Base-TX 快速以太网
  • IEEE802.3u 100Base-FX 快速光纤以太网
  • IEEE802.3ah 100Base-BX10快速光纤以太网(单纤双向)
  • IEEE802.3x 流量控制
  • IEEE802.1p 优先级
  • IEEE802.1q VLAN
  • IEEE802.1d 生成树
  • IEEE802.1x接入认证
  • TCP/IP, DHCP

端口配置:

  • 光纤端口:1个解复用CATV 光信号的100Base-BX10 WAN 端口
  • 4个 10/100Base-TX LAN 端口
  • 1 CATV 同轴线接口

光纤接口参数:

  • 单模单芯光纤, 双波长 1550nm 用于 CATV传输 1310nm 用于以太网数据的双向传输), 连接头为FC/APCSC/APC ,距离15km

CATV端口技术参数:

  • RF75Ω同轴电缆接口,公制F头/英制F头
  • 频率范围:45~860MHz
  • RF 输出电平:90或75dBμV( 输入光功率为 –3dBm时)
  • CNR≥51dB
  • CSO≤-65dBc
  • CTB≤-65dBc

环境及物理参数:

  • 尺寸: 240mmх160mmх43mm.
  • 重量: 1.25Kg
  • 工作温度:0℃ — 50℃
  • 存储温度:-25℃ — 55℃
  • 相对湿度:5% — 95% 无凝结
  • 电源: DC12V 或 AC15-18V 采用外部电源适配器
  • 功耗:6W

订购信息:

OnAccessH1002S
